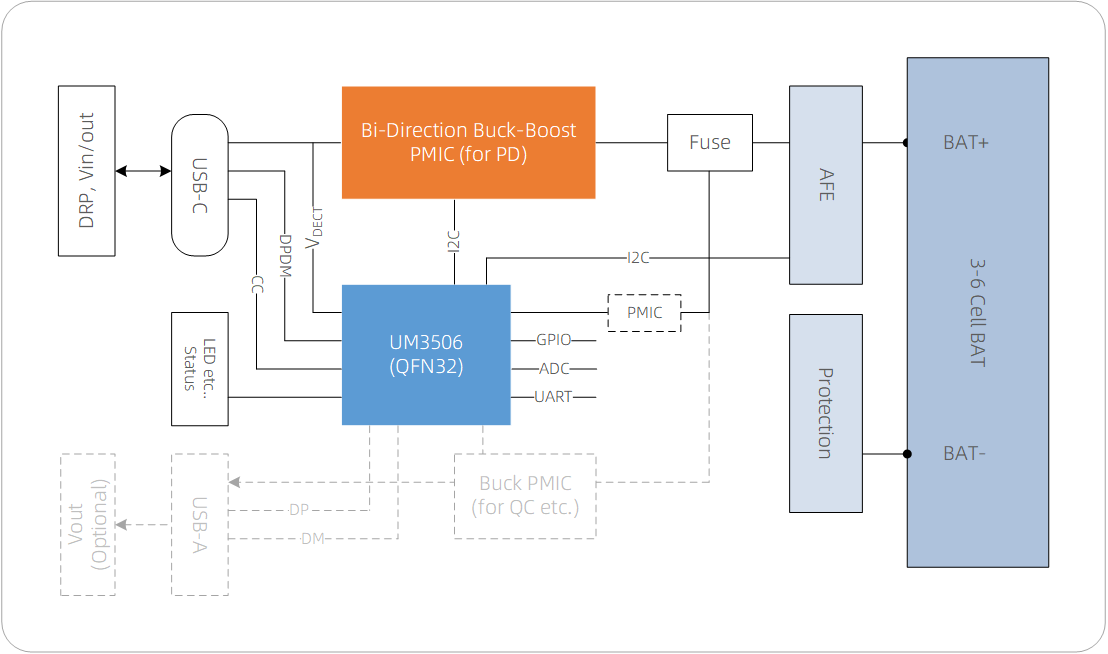

方案框图
方案功能&优势
产品推荐
PD/Type-C DRP双向方案，1个Type-C
支持3~6串电池解决方案
Type-C 口输出: 5V/9V/12V/15@3A,20v/5A MAX(需要E-mark 5A线缆)
Type-C 口输入: 任意输入,最大20V/5A(60W~100W根据实际需求定制)
可选支持USB A口功率输出
支持硬件级的二次保护，可选支持BMS一次保护
UM3506实现PD DRP协议，电源管理，BMS，并与电动工具通信，确保充放安全
32位RISC-V内核，最高主频33MHz
8KB SRAM，256KBFlash
Type-C R1.4, PDR3.0/3.1 规格(TID: 2465)，支持标准持续升级
支持全功能的SRC/SNK/DRP模式，可配置的CS和Rd
支持VBUS DISCHARG，DEAD BATTERY，PPS (Programming power supply)，FRS(Fast role swap)
