广芯微电子联手英诺赛科突破高速电机控制边界：100KHz双频同步，实测超25万转稳定运行-广芯微电子（广州）股份有限公司

伴随氮化镓（GaN）功率器件、超高速电机与高功率密度系统持续演进，电机控制系统正进入新的技术拐点。尤其在高速、低电感、高电角速度应用中，一个长期被行业忽视的结构性矛盾日益凸显：功率级已跨入100KHz时代，而控制级仍普遍停留在更低频的“旧世界”。这种电流环与PWM非同步架构在超高速工况下，会持续放大采样、计算与更新链路中的延迟影响，逼近工程设计的边界。

近日，国产电机控制MCU领军企业广芯微电子（Unicmicro）与全球氮化镓工艺创新与功率器件制造领导者英诺赛科（Innoscience），联合发布基于UM32G421确定时序实时控制 MCU、INS2040FQ驱动芯片及INN060EB009DAD氮化镓功率管的“100KHz双频同步FOC控制方案”。

在2对极超高速永磁同步电机（PMSM）测试平台上，该方案已成功实现 250,000 RPM机械转速的稳定闭环运行；在实验室极限工况下，机械转速进一步超过 270,000 RPM，对应电频率约9.0KHz。实测数据显示，在800W典型工况下，该方案在100KHz载频条件下实现了 97.6%的板级峰值效率，显著降低了散热需求与板级温升。

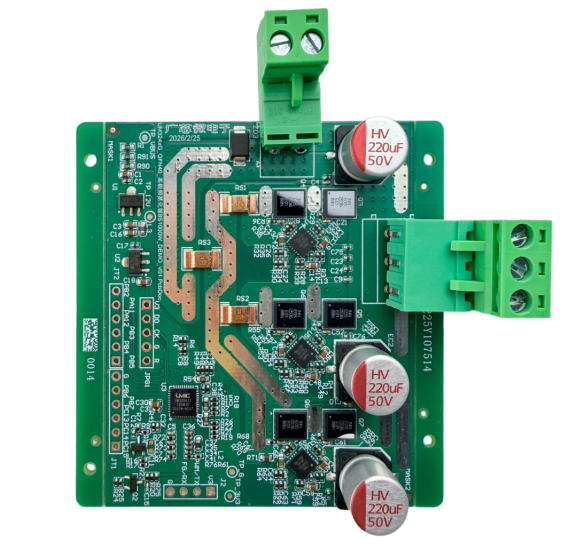

图1：100KHz双频同步电机控制板

一、确定时序：推动控制从“平均正确”走向“时序正确”

本次方案的关键突破，不只是单纯推高PWM频率，而是实现了PWM载频与FOC电流环更新频率同为100KHz的高维同步。

这意味着系统在每一个10µs周期内，均能独立完成采样、计算、更新与生效，将等效控制延迟严格控制在 T_Delay＜1xT_pwm以内。对于高电频、低载波比的超高速应用而言，这种“确定时序”能力从根本上抑制了跨周期历史信息混入控制决策的风险，极大提升了高速段电流环、观测器与调制过程的整体稳定性。

二、核心硬件协同：算力与功率的深度耦合

方案的稳定落地，源于控制与功率两个维度的深度硬件协同，全面超越传统国产与国际主流竞品的工程极限：

• 控制心脏（广芯微电子 UM32G421 MCU）： 凭借独特的定时器倍频技术，PWM分辨率达到纳秒级；内置高达204MHz（Boost模式）的运算核心，将FOC环路计算时间压缩至 <3µs以内（不含观测器时间），为100KHz单周期内的复杂算法与安全检测预留了充足裕量。此外，芯片内置的高速运放（OPA）与比较器支持纳秒级硬件短路保护响应，完美护航GaN器件的安全运行。UM32G421已获得AEC-Q100 Grade 1车规级认证。

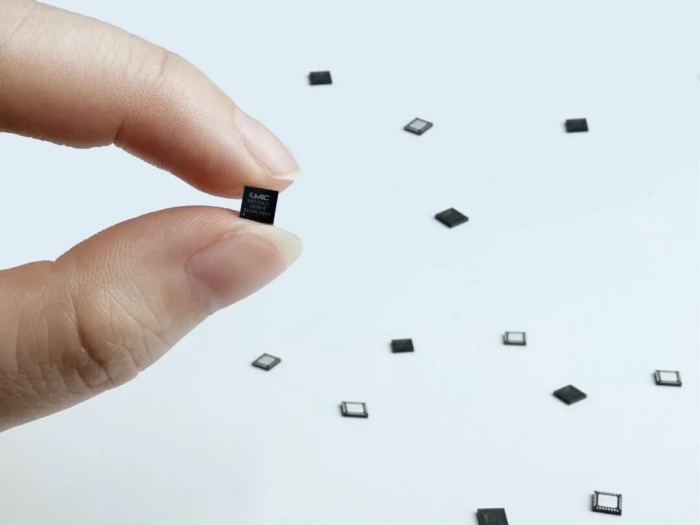

图2：UM32G421-KCU7 实物图

UM32G421是一颗面向电机控制与高性能电力电子的“确定时序”实时控制 MCU。所谓“确定时序”，是指控制系统能够在预定周期内，以可预测、低抖动的方式完成采样=》计算=》调制更新与纳秒级保护响应。它通过高分辨率定时器、外设同步触发链、高速模拟前端与快速硬件保护机制，强化了控制链路的时序可控性，适用于电机控制、DCDC、数字电源、逆变器、PFC 等对时序一致性、低延迟保护和高速闭环响应要求极高的场景。

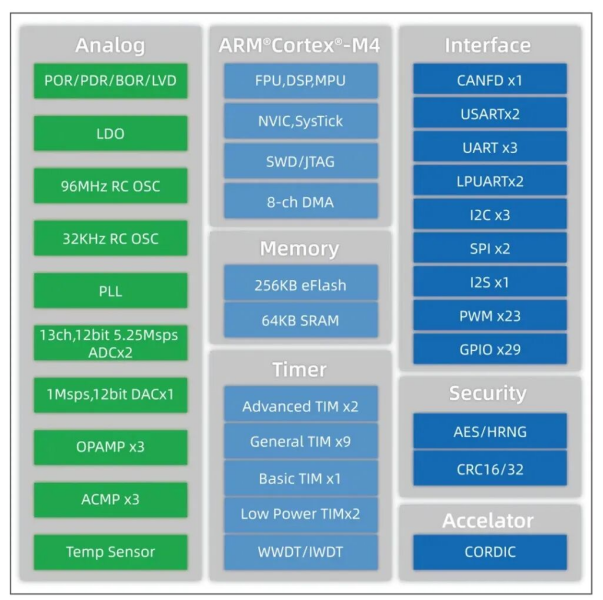

图3：UM32G421-KCU7 资源框图

能量引擎（英诺赛科 GaN 功率级）：本方案搭配英诺赛科的INS2040FQ栅极驱动器以及六颗INN060EB009DAD氮化镓功率管。凭借驱动链路约25ns的超低传播延迟以及 GaN 器件的零反向恢复（Zero Qrr）特性，系统在 100KHz 高频开关条件下仍保持极低的开关损耗。

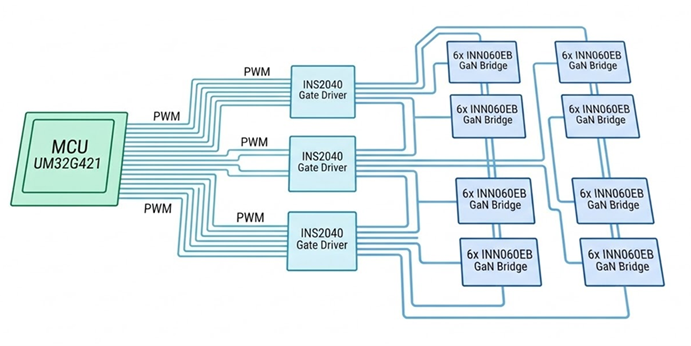

图4：基于UM32G421 + INS2040FQ + INN060EB009DAD的硬件拓扑框图

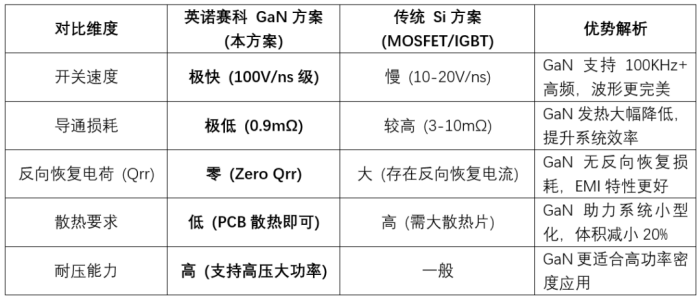

表1：英诺赛科 GaN方案 vs 传统 Si方案 (材料级对比)

本方案的核心意义在于：让控制从“平均意义正确”，升级为“时序意义正确”，确保在每一个 PWM 周期内完成独立、确定的控制决策。

三、突破载波比极限：从N≈15 到N≈11

本次发布的关键突破，在于重新界定了超高速电机控制的工程可行域。广芯微电子技术团队在充分挖掘UM32G421控制资源的基础上，于实测中实现了如下关键技术指标：

“在 2 对极（4 极）超高速PMSM电机上，实现 100KHz PWM与100KHz电流环的同步更新控制。于机械转速约 270,000 RPM（对应电频率f_e≈9.0KHz工况下，按 (N=f_pwm/f_e定义的载波比达到 (N≈11)。系统采用双采样/双更新的同步架构，将采样—计算—更新—生效的等效控制延迟控制在T_Delay＜1xT_{pwm，实现高速段无失步、无失控的稳定运行。}”

四、实测波形解读：在物理极限附近保持确定性

1. 100KHz 双频同步波形

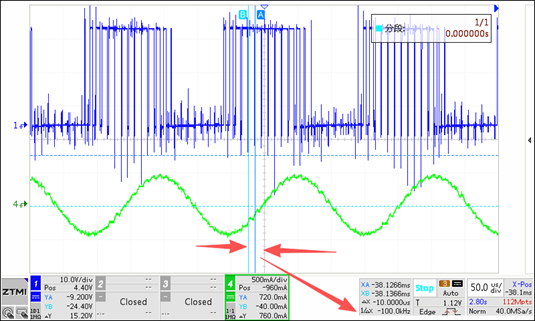

图5：实测100KHz载频下的PWM波形（蓝色）与相电流波形（绿色）

如图所示，PWM 波形与相电流波形在时序上高度对齐，FOC 控制在每一个PWM周期内完成独立矢量计算。相电流呈现出畸变极低、接近理想正弦的形态，谐波含量极低。

2. 极限工况下的调制鲁棒性

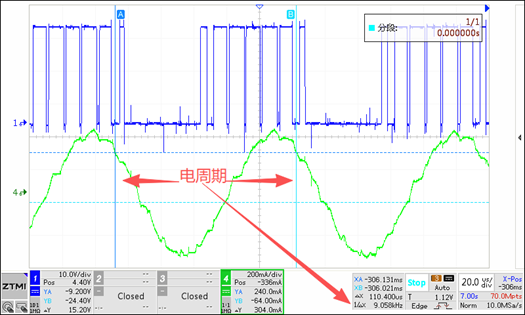

图6：超高转速实测，电频率达9.058KHz（折合电转速约543,480 RPM）

如图所示，当电频率逼近9.06KHz（载波比 (N≈11)），低载波比的恶劣离散采样条件下，UM32G421 的观测器依然能紧锁相位，保持连续可控的相电流基波，证明了在这一极限区间下的可控性与稳定运行能力。

面向高速响应与高功率密度赛道

基于时序确定性、先进调制与宽禁带功率级深度协同的系统级优势，该平台的意义不只在于实现了100KHz 双频同步，更在于验证了高计算载频与高发波载频在高速闭环控制中的系统级价值：前者提升控制更新率与观测实时性，后者改善调制分辨率与纹波表现，而平台在采样窗口、死区、调制方式与检测链路之间形成的协同优化，则为高电频、低载波比场景下的稳定运行提供了关键支撑。

本平台验证了一套面向高电频、低载波比、高速闭环场景的领先控制能力，这套能力具备向多个高价值电机与电力电子应用迁移的潜力。该平台尤其契合对动态响应、转速与轻量化有严苛要求的高价值市场，例如高KV值 FPV 穿越机 FOC 电调及高性能无人机动力系统。同时，该方案也为超高速微型压缩机、高功率密度科技家电，以及未来向机器人高端灵巧手微型执行器、EDF 涵道风扇等方向的演进，构建了可迁移的底层控制平台。

图7：电机应用参考图（AI生成）
